1.-ren aurkezpena C-banda lautasun baxua ASE banda zabaleko argi iturria
2. Teknikoa Zehaztapenak
3. Produktuen Ezaugarriak
4. Aplikazio tipikoak
5. Produktuaren xehetasunak
6. Eragiketa-urratsak
7. Eskaeraren informazioa
8. Fitxa teknikoa eta proba fitxa
9. Aurrekontu baldintzak eta ordainketa
10. Epea
11. Eragiketa-oharrak eta Mantentzea
12. Kalitatearen Bermea eta Salmenta Osteko Zerbitzua
Hau inkoherentea den C-band Low Flatness ASE da Banda Zabaleko Argi Iturria, hau da, a batek sortutako berezko igorpena Erbio-dopatutako kuartzo zuntz erdieroalearen laserra, 1526 ~ 1566 nm espektralarekin estaldura eta 10/20/30/50mW irteerako potentzia. Osagarri multzo osoa barne; erabiltzailearen eskuliburua. Zuntz optikorako egokia da gailuen probak, FBG sarearen ekoizpena, irudi medikoak, etab. Hartu mesedez hezetasunaren, hautsaren eta korrosioaren aurkako neurriak; lehor batean gorde behar da leku.
|
Elementua |
Unitatea |
Balioak |
Oharrak |
|||
|
Espektro-barrutia |
nm |
1526~1566 |
±1nm |
|||
|
Irteerako potentzia |
mW |
10 |
20 |
30 |
50 |
Ez-Egokigarria |
|
Potentzia-dentsitate espektrala |
dBm/nm |
-6 |
-3 |
1 |
3 |
|
|
Lautasun espektrala |
dB |
≤7 |
|
|||
|
Uhin espektrala |
dB |
≤0,1 |
|
|||
|
Irteeraren isolamendua |
dB |
≥35 |
|
|||
|
Potentzia ezegonkortasuna |
dB |
≤±0,02 (15min.); |
≤±% 0,5; |
|||
|
Polarizazio egoera |
- |
Erabat polarizatu gabe |
|
|||
|
PER |
dB |
≤0,2 |
|
|||
|
Pigtail zuntza |
- |
SMF-28 |
FC/APC |
|||
|
Komunikazio interfazea |
- |
DB9 emakumezkoa (RS232) |
Modulua |
|||
|
Elikatze-hornidura |
- |
DC 5V, <15W |
Modulua |
|||
|

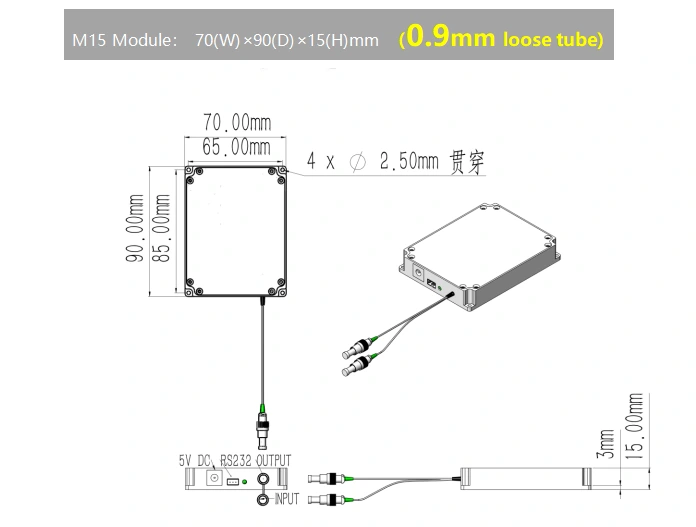

Neurriak |
mm |
10~30mW: 40(W)×60(L)×10(H) |
Modulua |
|||
|
10~50mW: 70(W)×90(L)×15(H) |
||||||
|
Funtzionamendu-tenperatura |
℃ |
-5 ~ +55 |
|
|||
|
Funtzionamenduaren hezetasuna |
℃ |
% 0 ~ 70 |
|
|||
● Cose eraginkorra;
● Espektro zabala;
● Alta egonkortasuna irteera potentzia.
● Optikoa zuntz sentsazioa;
● Medikua irudiak;
● Zuntz optikoko gailuen probak.

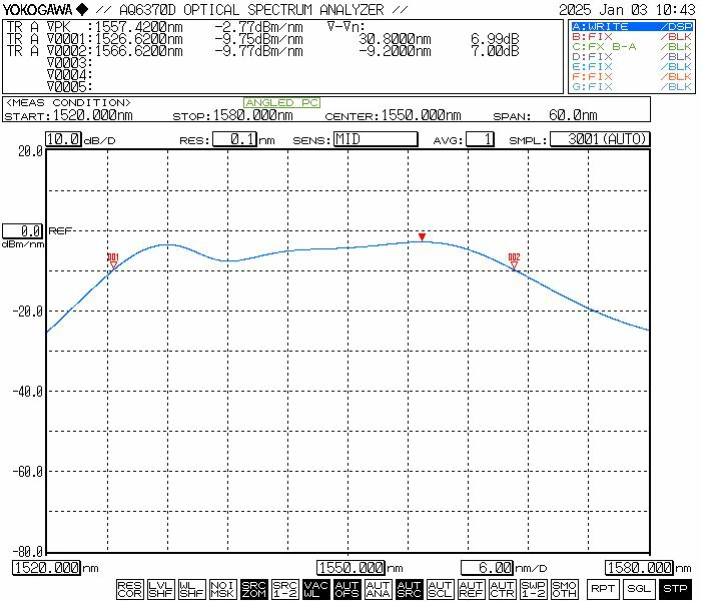

● Espektro tipikoa
● Osagarri estandarrak
|
|
Osagarriak |
Kantitatea |
|
1 |
ASE argi-iturria (Module Host) |
1 |
|
2 |
USB-RS232 DB9 seinale-kablea |
1 |
|
3 |
DB9- 3PIN 232 Seinale-Kablea |
1 |
|
4 |
Korronte egokitzailea (aukerakoa) |
1 |
|
5 |
Produktuen probaren txostena |
1 |
|
6 |
Funtzionamendu eskuliburua |
1 |

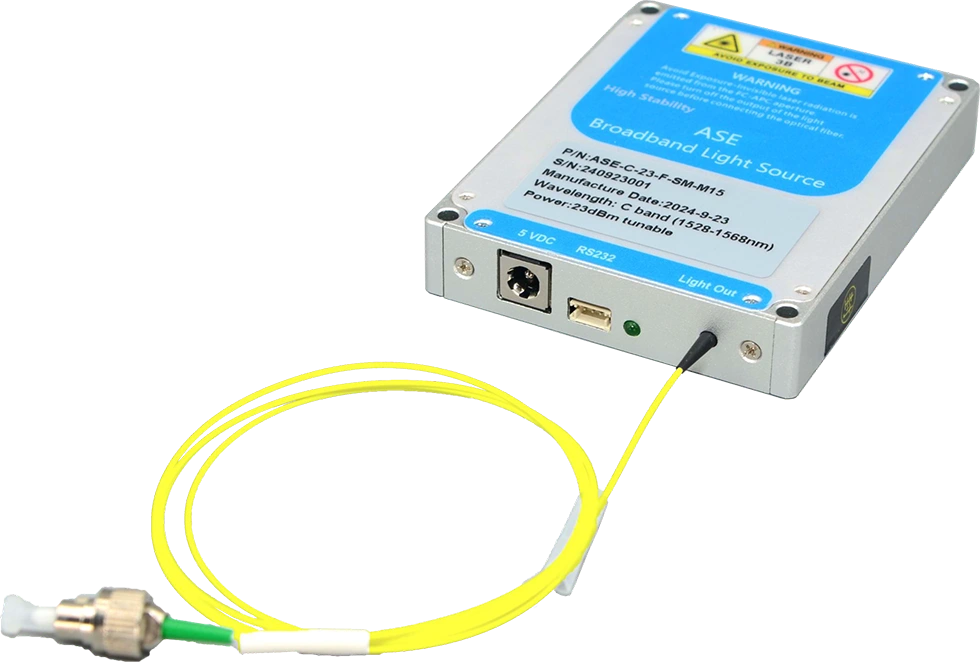

1. urratsa. Itxura: Ezkerretik eskuinera-potentzia ataka, ZH2.54 (3 pin) serieko komunikazio interfazea, potentzia adierazle LED eta Irteera optikorako modu bakarreko zuntz ataka.

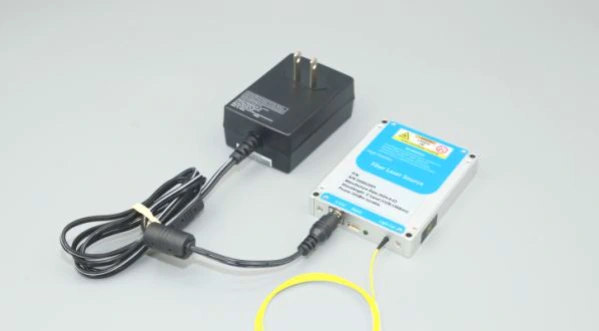

Step2.Power Supply: lehenetsia potentzia sarrerako ataka DC 5,5 × 2,1 mm-koa da interfazea; Bat datorren DC 5V korronte egokitzaile bat dago unitatearekin batera bidalketa. Potentzia-egokitzailea argi iturrira konektatzeko metodoa modulua ondoko irudian azaltzen da; mesedez, ziurtatu erabiltzen duzula jatorrizko korronte-egokitzailea bakarrik. Bateraezina den botere baten erabilera egokigailuak argi-iturria kaltetu dezake. Bestela, bertsio bat U formako terminal-konektorea duen elikadura-kablea eskuragarri dago elikadura-iturri kommutazio batera konektatzea erraztea; hala ere, aukera horrek izan behar du erostean berariaz eskatuta.
3. urratsa.Zuntz adabaki kableak konektatzea: kendu hauts-kapa zuntz-konektoretik eta ikuskatu zuntz amaierako aurpegia; ziurtatu kutsadurarik edo kalterik gabe dagoela beste batera konektatu aurretik zuntz optikoko osagaiak edo saiakuntza-ekipoak. Potentzia handiko argi iturrietarako, hala da konexiorako fusio-juntura erabiltzea gomendatzen da.
Setp4.Argi-iturria konektatzea Ostalari PCrako modulua: Erabili jatorrizko USB-RS232 serieko datu-kablea argi-iturriaren moduluarekin sartzen da modulua ordenagailura konektatzeko. Ordenagailuak aldez aurretik serieko ataka kontrolatzaile dedikatu bat instalatu behar du USB-RS232 kablea behar bezala ezagutzeko; bestela, ostalariaren softwareak egingo du ezin izan konexio zuzen bat ezarri edo argiarekin komunikatu iturri-modulua. Mesedez, jarri harremanetan Box Optronics-ekin beharrezko kontrolatzailea lortzeko.

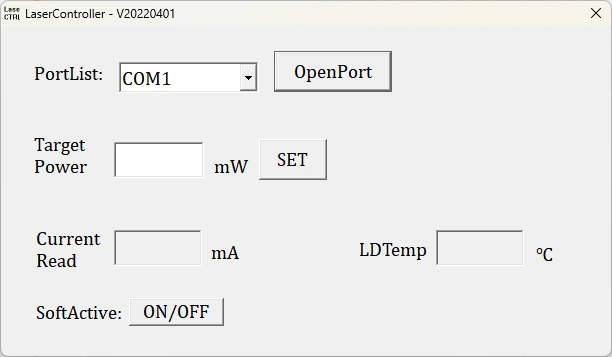

Step5.Softwarea: potentzia erregulagarria duten ASE argi-iturburuko modulu produktuetarako, irteerako potentzia optikoa ostalari softwarearen bidez erregula daiteke; potentzia finkorako ereduak, potentzia-maila ezin da egokitu.
|
Izena |
Uhin-luzera |
Lautasuna |
Irteerako potentzia |
Zuntz mota |
Dimentsioa |
|
ASE |
C |
-F7 |
-XX |
XX |
-X |
|
ASE Argi iturria |
C:C banda |
F7: ≤7dB |
10:10 mW 20:20 mW 30:30mW 50:50mW |
SM:SMF-28e |
M: Modulua B: Bankua |
adibidez: ASE-C-F7-20-SM-M
(Eskaera informazioa: C-band Low Flatness ASE Broadband Light Source, lautasun espektrala≤7dB, 20mW irteerako potentzia, SM zuntzarekin, modulu paketea).
Beste baldintza pertsonalizatu batzuk lortzeko, jarri harremanetan: sales06@boxoptronics.com
● Aurrekontu baldintzak
(1) EXW:
DHL/UPS/FedEx kontu bat baduzu, Box Optronics-ek erabiltzea gomendatzen du EXW. Zure kontuaren bidez bidaltzen dugu; ez dugu bidalketa kostua kobratzen.
(2) DAP:
Ez baduzu konturik, mesedez aldez aurretik ordaindu bidalketa kostua produktuak.
(3) Bestelakoak
● Ordainketa baldintzak
PayPal eta T/T eskuragarri daude.
Produkziorako 10 lanegun inguru behar dira. (Badira batzuk stockean, azkarrago bidaliko da.)
Nazioarteko logistika 3-5 lanegun behar izan ditzake.
● Amaiera-aurpegiaren baldintza garbietan, modu bakarreko zuntzak (adibidez Hi-1060, PM980, G652D edo PM1550) potentzia-tolerantzia teorikoa dute. gutxi gorabehera 200 mW-ko argi etengabea. Ondorioz, argi iturrietarako eta 200 mW-tik beherako irteerako potentzia-maila duten anplifikadoreak, irteerako zuntz-konektoreak Modu bakarreko beste zuntz gailu batzuetara akopla daiteke egokitzaile estandarrak erabiliz (zuntz bridak). Hala ere, zuntz-konektorearen amaierako aurpegia kutsatuta badago, hori laserra aktibatzen den momentuan erretzeko arrisku handia du, nahiz eta laser potentzia oso baxua da. Hori dela eta, zuntz konexioak egin aurretik, konektorearen amaierako aurpegia ondo garbitu behar da zuntz garbiketa espezializatua erabiliz tresnak. Gainera, zuntz-aurpegiaren ikuskatzailea kontu handiz erabili behar da aztertu gainazala hautsik eta kutsatzailerik gabe dagoela ziurtatzeko zuntz-brida bidezko konexioarekin jarraitu aurretik.
● Zuntz optikoko konektoreak garbitzean, ikuskatzean edo konektatzean, zuk argi iturriak argirik igortzen ez duela ziurtatu behar du; inolaz ere argia aktibo dagoen bitartean eragiketak egin beharko lirateke. Erabilera amaitzean eta beste zuntz optikoko konektoreetatik deskonektatu ondoren, konektoreak behar du hauts-txapela jarri.
● Irteerako zuntza beste zuntz batera konektatu behar bada, hala da fusio-juntagailu bat erabiltzea gomendatzen da.
● Ez da gomendagarria zuntz optikoa maiz sartzea edo kentzea Irteerako muturrean konektoreak, hautsaren kutsadura saihesteko, eta horrek txertatze-galera areagotzea edo zuntz-konektorearen muturreko aurpegiak kaltetzea.
● Mesedez, hartu neurriak hezetasunaren, hautsaren eta korrosioaren aurka; denda leku lehor batean.
● Berme Epea:
Gizakiek eragindakoak ez diren akatsen doako konponketa edo ordezkapena 1 epean erosketatik urtera. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.
● Doako bermetik salbuespenak:
Doako berme-aldian, doako konponketa edo ordezkapen zerbitzuak produktuaren kalitate-arazoek eragindako akatsetarako emango da. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea du hurrengo honetan berme epean kasuak:
(1) Faktore naturalek eragindako kalteak (adibidez, tximistak, hautsak) edo ingurumen-eraginak.
(2) Erabiltzailearen funtzionamendu desegokiaren ondoriozko matxurak.
(3) Giza akatsak eragindako kalte fisiko nabariak.
(4) Baimenik gabeko desmuntatzea, aldatzea edo konpontzea.
(5) Aldatutako edo osatu gabe dauden berme-etiketak etxebizitzan.
(6) Garraioan zehar kalteak edo galerak.
