CWDM 1270-1650nm DFB Laser Iturria

Aurkibidea

1.-ren aurkezpena CWDM 1270-1650nm DFB Laser Iturburua Drive-zirkuitu integratuekin

2. Teknikoa Zehaztapenak

3. Produktuen Ezaugarriak

4. Aplikazio tipikoak

5. Produktuaren xehetasunak

6. Eragiketa seguruaren gida

7. Eskaeraren informazioa

8. Fitxa teknikoa eta proba fitxa

9. Aurrekontu baldintzak eta ordainketa

10. Epea

11. Eragiketa-oharrak eta Mantentzea

12. Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

Produktuaren Aurkezpena

Hau CWDM 1270-1650nm DFB Laser Iturria da Eraikitako Drive zirkuituak DFB erdieroale laser txip bat hartzen dutenak, irteerarekin 10mW baino gehiagoko potentzia, SM/PM zuntza eta potentzia eta egonkortasun espektral bikaina. It mahai gaineko konfigurazio modularrak onartzen ditu komunikazio-interfaze batekin edo sistemak integratzeko monitorizazio softwarea. Optika ez linealetarako egokia ikerketa, zuntz laser ponpaketa eta proba optikoko sistemak. Saihestu maiz konektatzea/ zuntz-konektoreak deskonektatzea hautsa metatzea eta amaierako aurpegia saihesteko kalteak.

Produktua Zehaztapenak

Produktuaren Ezaugarriak

● Boterea eta egonkortasun espektrala;

● Irteerako potentzia erregulagarria % 10 ~ 100;

● Modulua/bankua aukerakoa, komunikazioaren jarraipena errazteko integrazioa;

● Euskarriak SM/PM zuntz pertsonalizazioa hainbat sistema optiko egokitzeko.

Produktuen Aplikazioak

● Transmisio optikoko sistemak;

● Zuntz laser ponpaketa;

● Optika ez-lineala ikerketa.

Produktuaren xehetasunak

● CWDM uhin-luzera 1270 ~ 1650nm, WL tolerantzia +/-3nm da.

(20 nm-ko uhin-luzera bat dago eskuragarri.)

1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm

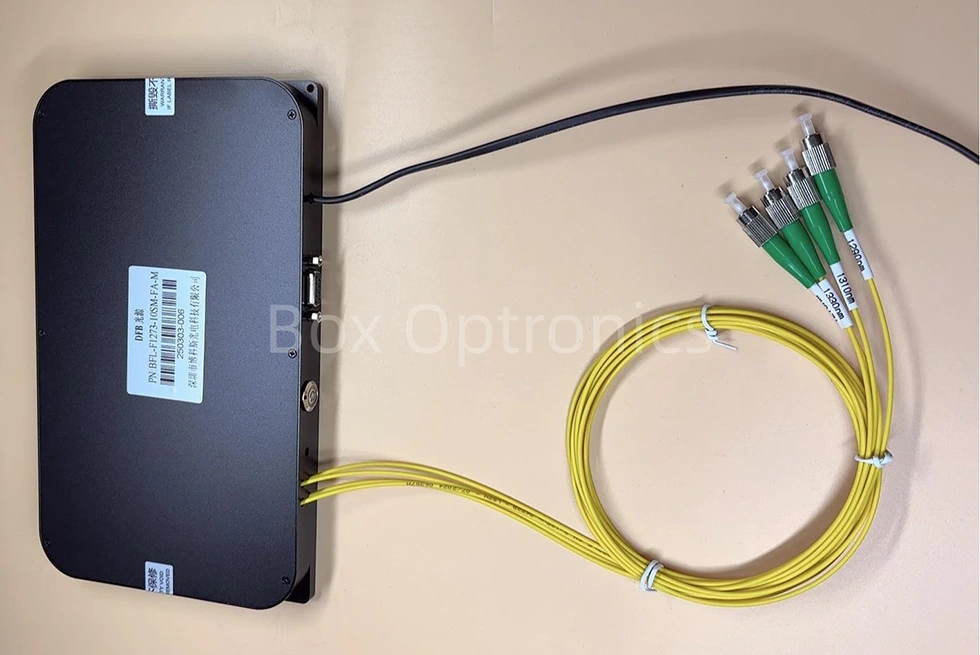

* Kanal anitzeko DFB laser iturri pertsonalizatua onartzen du

● Osagarri estandarrak

Eragiketa Urratsak

Step1.Despacking: muntatu aurretik, egiaztatu osagarri guztiak osatuta dauden ala ez, laser iturriko modulua, USB datuak barne kablea, korronte egokitzailea, proba-txostena, etab.

2. urratsa.Elikatze iturria: DC batera konektatuta elektrizitate-iturri kommutatua edo haien potentzia betetzen duen elikadura-iturri erregulatua hornidura-eskakizunak. Erabili jatorrizko korronte-egokigailua (DC5V edo DC12V). Elikadura egokitzaile desegokiek argi-iturria kaltetu dezakete. (Elikatze-egokigailua tokiko tentsio-arauen arabera hornituta.)

Step3.Connecting irteera zuntza: Ireki hauts-kapa zuntz-konektorean edo bridan, egiaztatu zuntz-muturreko aurpegia eta konektatu zuntza edo zuntza konektatu probatu nahi den gailu edo potentzia-neurgailura kutsadura eta kalterik ez dagoela baieztatu ondoren.

Setp4.Konektatu ostalari ordenagailura: Erabili USB-RS485 DB9 Datu-kablea DFB Laser Iturria eta ordenagailua konektatzeko; ordenagailuak lehenik eta behin serie ataka kontrolatzaile dedikatu bat instalatu behar du identifikatzeko USB-RS485 serie ataka datu kablea, bestela ostalariaren ordenagailuaren softwarea eta argi iturriaren modulua ezin da behar bezala konektatu eta komunikatu. Mesedez, galdetu Kutxa Optronika gidariarentzat.

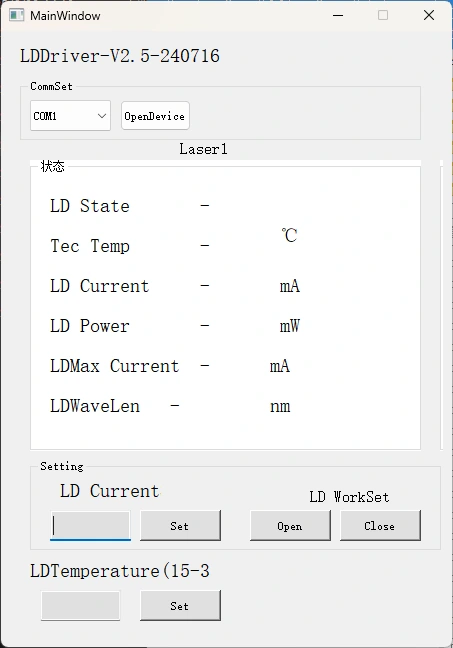

Step5.Control softwarea: Box Optronics-ek serieko komandoa edo ordenagailuko softwarea eskaintzen du kontrolatu DFB Laser Iturriaren LD korrontea eta LD tenperatura. Aukeratu ataka zuzena, ezarri korrontea eta tenperatura, eta egin klik ireki botoian. (Nora kalteak saihestu, igo diskoaren korrontea poliki-poliki hasierako funtzionamenduan. Ez aplikatu korronte osoa berehala.)

Step6.Erabili ondoren, egin klik itxi botoian, itzali elikadura hornidura eta deskonektatu zuntz konexioa.

Agindua informazioa

adibidez: BLD-1550-1HSM-FA-M

(Eskaeraren informazioa: CWDM 1550nm DFB Laser Iturria, unitate integratua duena Zirkuituak, 100 mW irteerako potentzia, SMF-28e zuntzarekin, FC/APC konektorearekin, modulua paketea).

Beste baldintza pertsonalizatu batzuk lortzeko, jarri harremanetan: sales06@boxoptronics.com

Fitxa teknikoa eta Proba fitxa

Fitxa teknikoa

Proba fitxa

Aurrekontu baldintzak eta ordainketa

● Aurrekontu baldintzak

(1) EXW:

DHL/UPS/FedEx kontu bat baduzu, Box Optronics-ek erabiltzea gomendatzen du EXW. Zure kontuaren bidez bidaltzen dugu; ez dugu bidalketa kostua kobratzen.

(2) DAP:

Ez baduzu konturik, mesedez aldez aurretik ordaindu bidalketa kostua produktuak.

(3) Bestelakoak

● Ordainketa baldintzak

PayPal eta T/T eskuragarri daude.

Epea

Produkziorako 10 lanegun inguru behar dira. (Badira batzuk stockean, azkarrago bidaliko da.)

Nazioarteko logistika 3-5 lanegun behar izan ditzake.

Eragiketa oharrak eta Mantentzea

● Saihestu zuntz-konektoreak maiz konektatzea/deskonektatzea ekiditeko hauts metaketa eta muturreko kalteak.

● Garbitu zuntz-konektoreak litxarrik gabeko zapi batekin eta ikuskatu a zuntz amaierako aurpegi detektagailua konexioa baino lehen. Konektatu/deskonektatu beti zuntzak botererik gabe muturreko aurpegia erretzea saihesteko. Erabiltzen ez diren konektoreak hautsezko tapoiekin tapa.

● Gorde ekipamendua hezetasunik gabeko ingurune lehor batean.

● Laser iturriko modulua denbora luzez erabiltzean, gogoratu kontuan hartu moduluaren beroaren xahupena eta aireztapena eta jarri modulua berogailuan.

Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

● Berme Epea:

Gizakiek eragindakoak ez diren akatsen doako konponketa edo ordezkapena 1 epean erosketatik urtera. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.

● Doako bermetik salbuespenak:

Doako berme-aldian, doako konponketa edo ordezkapen zerbitzuak produktuaren kalitate-arazoek eragindako akatsetarako emango da. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea du hurrengo honetan berme epean kasuak:

(1) Faktore naturalek eragindako kalteak (adibidez, tximistak, hautsak) edo ingurumen-eraginak.

(2) Erabiltzailearen funtzionamendu desegokiaren ondoriozko matxurak.

(3) Giza akatsak eragindako kalte fisiko nabariak.

(4) Baimenik gabeko desmuntatzea, aldatzea edo konpontzea.

(5) Aldatutako edo osatu gabe dauden berme-etiketak etxebizitzan.

(6) Garraioan zehar kalteak edo galerak.
