DWDM 14PIN Butterfly Laser analogikoa CATVrako

Aurkibidea

1. DWDMren aurkezpena 14PIN Butterfly Laser analogikoa CATVrako

2. Zehaztapen Teknikoak

3. Produktuaren Ezaugarriak

4. Aplikazio tipikoak

5. Produktuaren xehetasunak

6. Eskaeraren informazioa

7. Fitxa teknikoa eta proba fitxa

8. Aurrekontu eta ordainketa baldintzak

9. Epea

10. Eragiketa-oharrak

11. Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

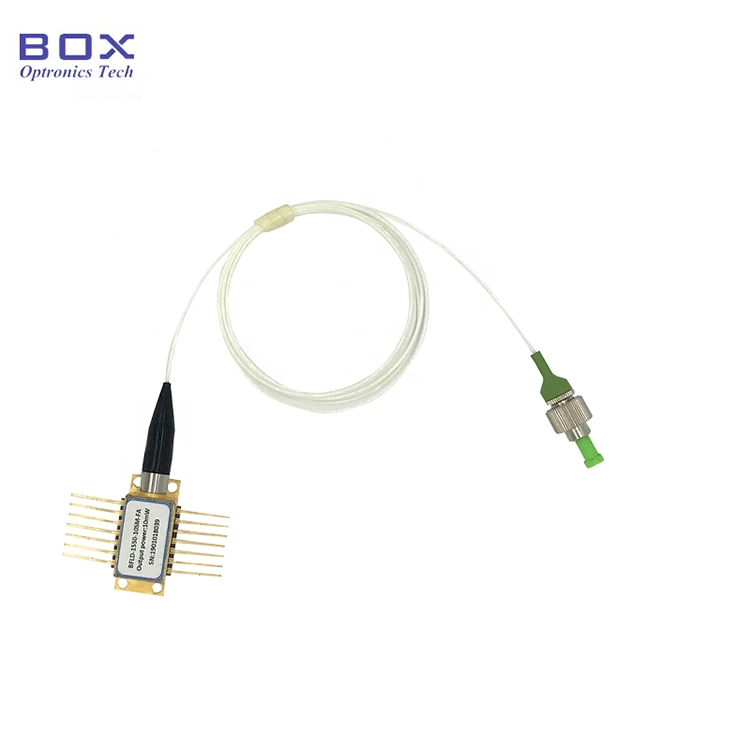

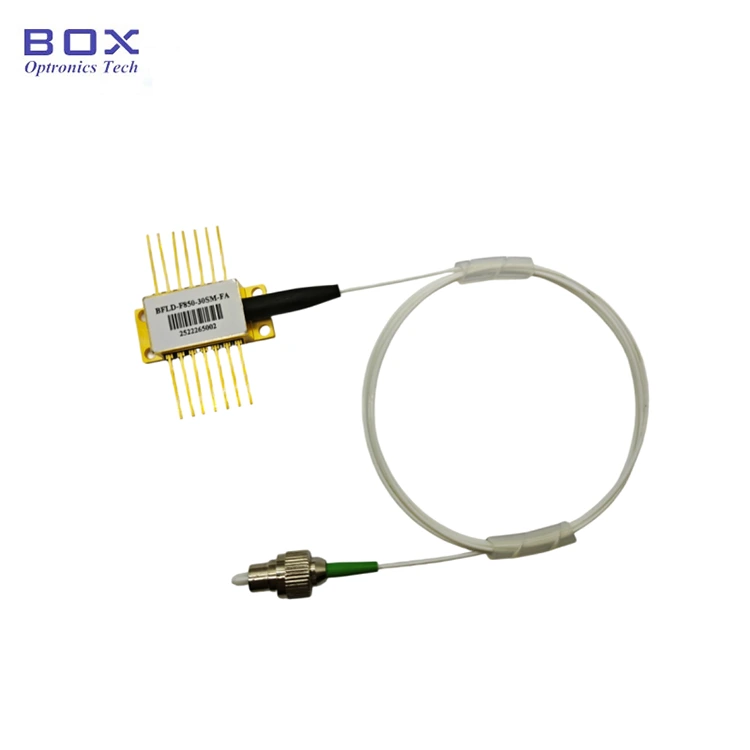

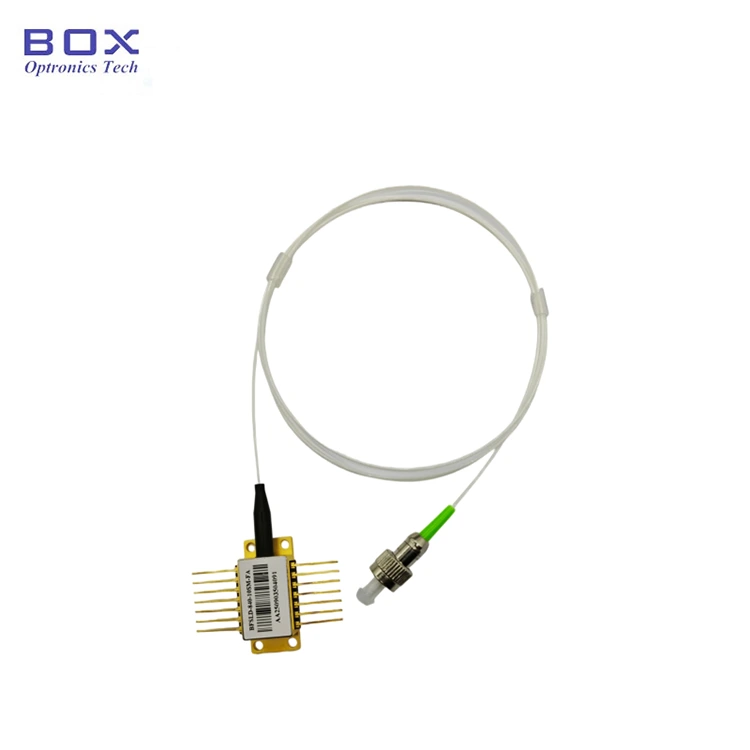

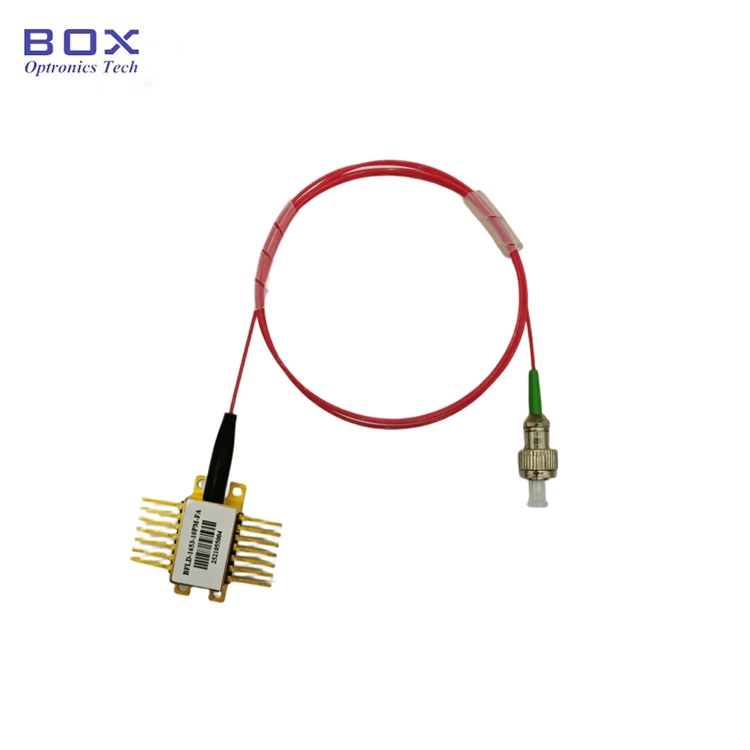

Produktuaren Aurkezpena

CATVrako DWDM 14PIN Butterfly Laser analogikoa diseinatuta dago txip analogiko aurreratu batekin, isolatzaile optikoarekin eta 10 mW-ko irteerako potentziarekin. Paketatuta hozkailu termoelektrikoarekin (TEC) eta monitorearen fotodiodoarekin, ematen du linealtasun bikaina, distortsio baxua eta uhin-luzeraren egonkortasun handia DWDM sareta. Pinek soldadura behar badute, soldadura tenperaturak behar du 260 °C baino gehiago ez, eta soldadura denborak ez du 10 segundo baino gehiago izan behar.

Produktua Zehaztapenak

Produktuaren Ezaugarriak

● Zuntz mota SMF-28e izan daiteke edo PMF-1550;

● Irteera potentzia 10mW edo pertsonalizatua;

● 14 pin BTF paketea TEC eta Monitor PDrekin.

Produktuen Aplikazioak

● Zuntz optikoko komunikazioa;

● DWDM sistemak;

● CATV transmisioa;

● Laborategiko saiakuntza-ekipoak.

Produktuaren xehetasunak

● ITU Grid Channel Zenbakitzea

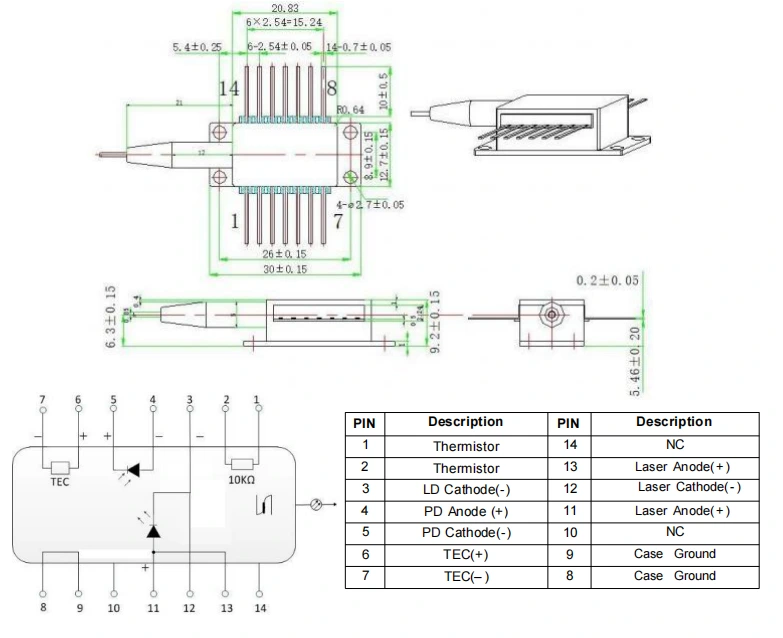

● Mota 1 paketearen marrazkia eta PIN-OUT definizioa (Unitatea: mm): DWDM 14PIN Butterfly Laser analogikoa CATVrako

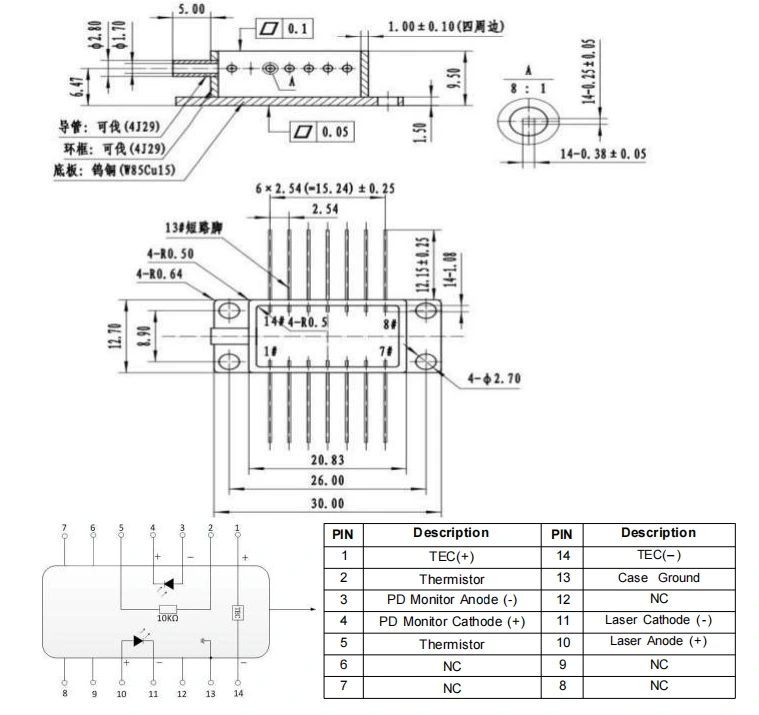

● 2 motako paketeen marrazkia eta PIN-OUT definizioa (Unitatea: mm)-DWDM 14PIN Butterfly Laser analogikoa CATVrako

Agindua informazioa

adibidez: BFLD-CH56-10SM-FA

(Eskaeraren informazioa: DWDM 14PIN Butterfly Analog Laser CATV, CH56: 1532,68 nm, 10 mW irteerako potentzia, SM zuntza, FC/APC konektorea, 1 motako pin-out).

Beste baldintza pertsonalizatu batzuk lortzeko, jarri harremanetan: sales06@boxoptronics.com

Fitxa teknikoa eta Proba fitxa

Fitxa teknikoa

Proba fitxa

Aurrekontu baldintzak eta ordainketa

● Aurrekontu baldintzak

(1) EXW:

DHL/UPS/FedEx kontu bat baduzu, Box Optronics-ek erabiltzea gomendatzen du EXW. Zure kontuaren bidez bidaltzen dugu; ez dugu bidalketa kostua kobratzen.

(2) DAP:

Ez baduzu konturik, mesedez aldez aurretik ordaindu bidalketa kostua produktuak.

(3) Bestelakoak

● Ordainketa baldintzak

PayPal eta T/T eskuragarri daude.

Epea

Produkziorako 10 lanegun inguru behar dira. (Badira batzuk stockean, azkarrago bidaliko da.)

Nazioarteko logistika 3-5 lanegun behar izan ditzake.

Eragiketa-oharrak

● ESD babesa: Gailu hau da elektrostatiko-sentikorra. Hori dela eta, estatikoen aurkako babes neurri zorrotzak behar dira ontziratzean, garraiatzen eta erabiltzean. Gainera, neurriak hartu behar dira elikatze-horniduraren igoerak saihesteko, hori ez egiteagatik gailuari kalte iraunkorrak eragin diezazkioke (adibidez, ekipo egokia ziurtatu lurrera eta eskumuturreko uhal antiestatiko bat eraman).

● Pin soldadura baldintzak: Pinak bada soldatu behar da, soldadura-tenperaturak ez du 260 °C-tik gorakoa izan behar, eta soldatzeko denborak ez du 10 segundotik gorakoa izan behar. Arreta berezia jarri honakoa: soldadura prozesuan zehar, gailuak elikadurarik gabe egon behar du egoera, eta soldadura behar bezala lurreratu behar da.

● Aplikatu korrontea: Piztean prozesua, inoiz ez aplikatu korronte handirik zuzenean, horrek txipa kaltetzeko arriskua baitago. Horren ordez, piztu gailua txiparen atalasetik gertu dagoen uneko maila batean, eta gero pixkanaka-pixkanaka handitu korrontea gehikuntza txikietan nahi den arte mailara iristen da.

● TEC hozgailua: osagai guztiak piztu aurretik, lehenik eta behin, aktibatu hozkailua, eta, gero, pizteko urrats inkrementalekin jarraitu txirbila gainberotzea eta gainkarga saihestea.

Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

● Berme Epea:

Gizakiek eragindakoak ez diren akatsen doako konponketa edo ordezkapena 1 epean erosketatik urtera. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.

● Doako bermetik salbuespenak:

Doako berme-aldian, doako konponketa edo ordezkapen zerbitzuak produktuaren kalitate-arazoek eragindako akatsetarako emango da. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea du hurrengo honetan berme epean kasuak:

(1) Faktore naturalek eragindako kalteak (adibidez, tximistak, hautsak) edo ingurumen-eraginak.

(2) Erabiltzailearen funtzionamendu desegokiaren ondoriozko matxurak.

(3) Giza akatsak eragindako kalte fisiko nabariak.

(4) Baimenik gabeko desmuntatzea, aldatzea edo konpontzea.

(5) Aldatutako edo osatu gabe dauden berme-etiketak etxebizitzan.

(6) Garraioan zehar kalteak edo galerak.
