LAN-WDM 10mW zuntz akoplatutako laserra

Box Optronics-ek LAN-WDM 10mW Fiber Coupled Laser hornitzen du, 1266.5~1345.5nm uhin-luzera, tolerantzia +/-nm. Zuntza SM zuntza edo PM zuntza izan daiteke. Bezero globalari fidagarritasun handiko feedback-a laser diodo banatua, TEC hozkailu integratua eta PD monitorea eskaintzen dizkiogu. Laginak probak eta ontziratu gabeko entrega egonkorra onartzen ditugu. Ikerkuntzarako, garapenerako edo eskala handiko fabrikaziorako, Box Optronics zure bazkide fidagarria da.

Bidali kontsulta

Produktuaren Deskribapena

Aurkibidea

1. ren aurkezpena LAN-WDM 10mW zuntz akoplatutako laserra

2. Zehaztapen Teknikoak

3. Produktuaren Ezaugarriak

4. Aplikazio tipikoak

5. Produktuaren xehetasunak

6. Eskaeraren informazioa

7. Fitxa teknikoa

8. Aurrekontu eta ordainketa baldintzak

9. Epea

10. Eragiketa-oharrak

11. Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

Produktuaren Aurkezpena

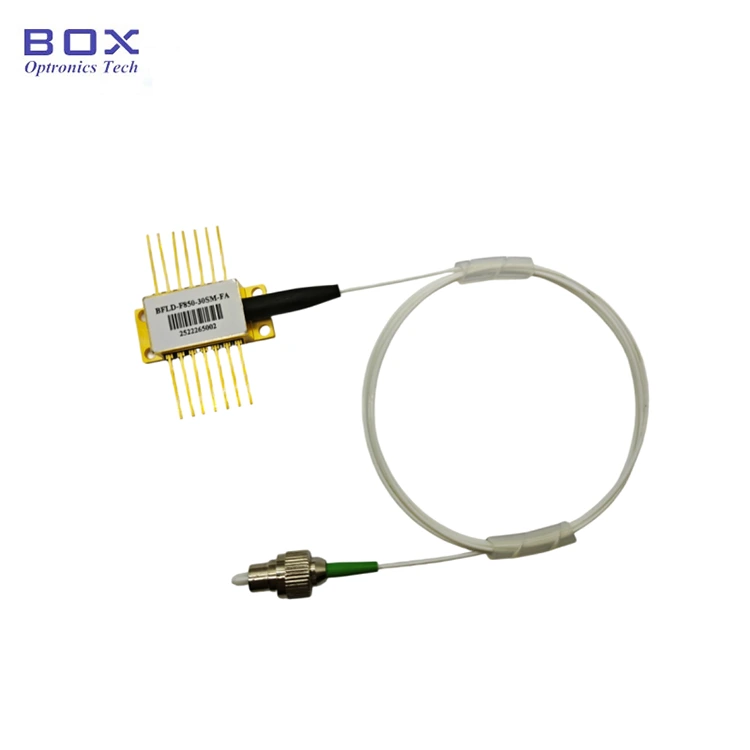

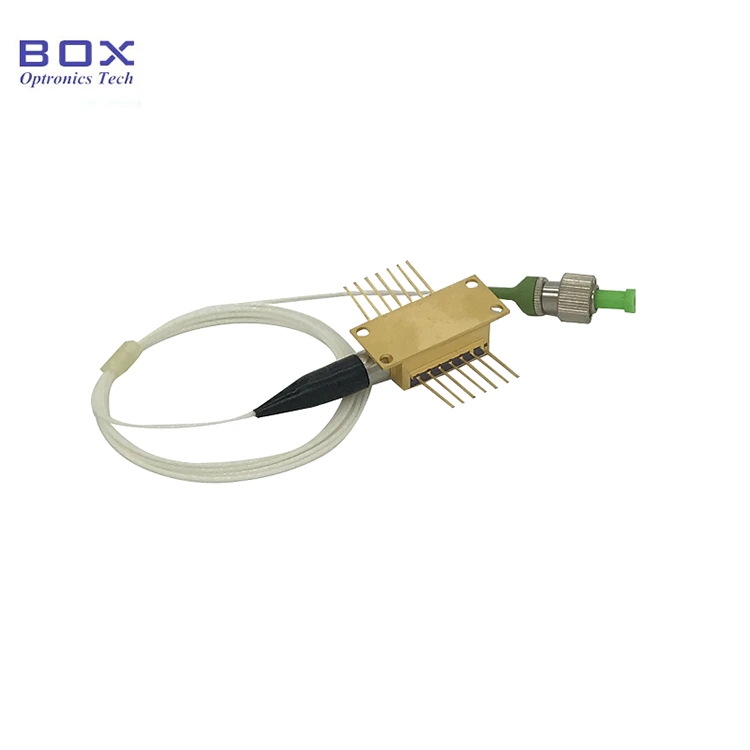

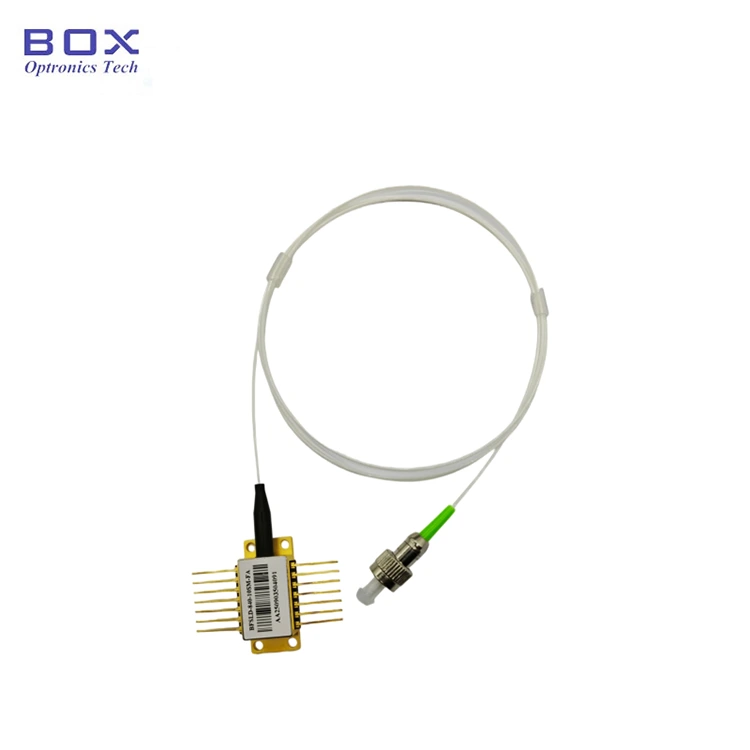

Hau LAN-WDM 10mW zuntz akoplatutako laser bat da TEC integratua integratzen duen industria estandarra duen 14 pin tximeleta paketea, isolatzaile optikoa eta termistorea. 10 mW-ko irteerako potentzia dauka, +/-1 nm uhin-luzeraren tolerantzia, eta atalase baxuko korronte. Ezin hobea da C/DWDM sistemetarako, zuntz optikoko sentsoreak eta laser iturriko aplikazioak.

Produktua Zehaztapenak

Parametroa	Ikurra	Baldintza	Min.	Tip.	Max.	Unitatea
Erdiko uhin-luzera	λc	TL=15~35℃ CW	λc-1	λc	λc+1	nm
Irteerako potentzia optikoa	PO	TL=15~35℃ CW	10	-	-	mW
Atalase-korrontea	ITH	CW	-	9	13	mA
LD Aurrerako korrontea	IF	PF = Potentzia nominala	-	80	100	mA
LD Aurrerako tentsioa	VF	PF=potentzia nominala	-	-	1.5	V
Alboko modua ezabatzea ratioa	SMSR	CW	35	40	-	dB
Isolamendu optikoa	-	-10 < TC < +70 ℃	30	35	-	dB
Erantzunkortasuna kontrolatu	IM/PF	-	-	1	20	μA/mW
Erantzunkortasuna kontrolatu egonkortasuna	-	-	-	-	20	%
Kontrolatu korronte iluna	ID	VPD=5V	-	-	50	nA
TEC Korrontea	ITEC	TL = 25 ℃, TC = 70 ℃	-	0.6	2.0	A
TEC Tentsioa	VTEC	TL = 25 ℃, TC = 70 ℃	-	1.3	3.5	V
TEC Energia-kontsumoa	P	TC = 75 ℃	-	-	5	W
Termistoreen erresistentzia	RTH	TC = 25 ℃	9.5	10	10.5	Kohm
B termistorea konstantea	BTH	TC = 25 ℃	-	3900	-	K
Olatua. tenp. koefizientea	Δλ/ΔT	0 ℃	-	-	0.09	nm/℃
Olatua. egungo koefizientea	Δλ/ΔΙ	20 ℃	0.07	-	0.12	nm/mA

Produktuaren Ezaugarriak

● Multikuantikoa ondo (MQW) feedback banatua (DFB) laserra

● SM zuntza edo PM zuntz pigtaila;

● 10mW irteerako potentzia;

● 14 pin BTF paketea TEC, isolatzaile optikoarekin, termistorea eta PD monitorea.

Produktuen Aplikazioak

●

C/DWDM sistemak;

● Laser iturriak

● CATV sistemak;

● Zuntz optikoko sentsoreak.

Produktua Xehetasunak

● Kanal-zenbakia eta uhin-luzera

Kanal zk.	λc(nm)	Kanal zk.	λc(nm)	Kanal zk.	λc(nm)
LA01	1266.50	LA08	1296.50	LA15	1315.50
LA02	1271.50	LA09	1301.50	LA16	1320.50
LA03	1276.50	LA10	1304.58	LA17	1325.50
LA04	1281.50	LA11	1306.85	LA18	1330.50
LA05	1286.50	LA12	1309.14	LA19	1335.50
LA06	1286.66	LA13	1310.50	LA20	1340.50
LA07	1291.50	LA14	1311.43	LA21	1345.50

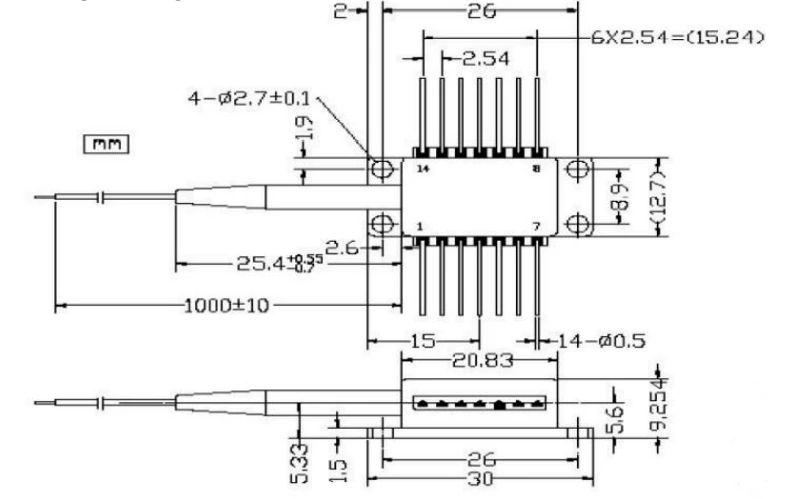

● Paketearen marrazkia (unitatea: mm):

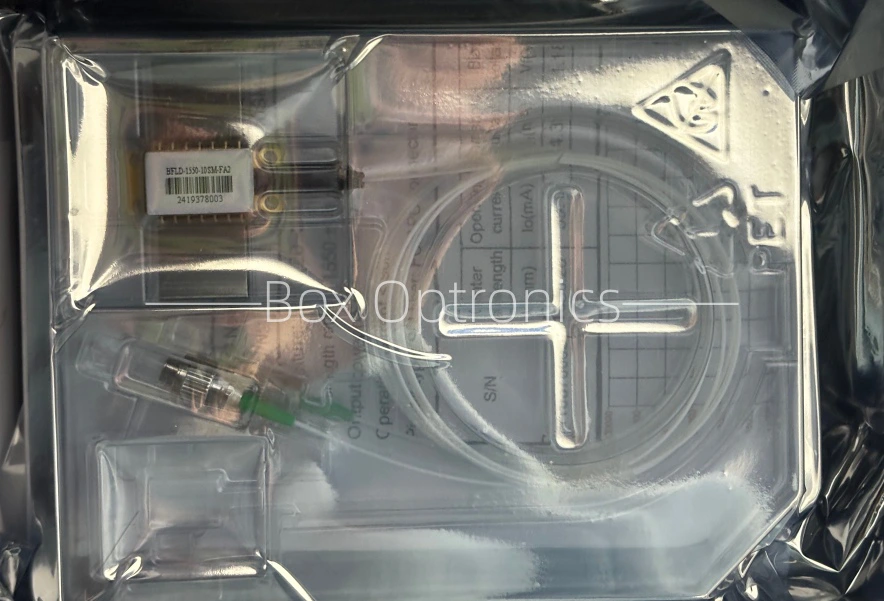

● Enbalatzeko adibidea

	Osagarriak	Kantitatea
1	LAN-WDM 10mW zuntz akoplatutako laserra	1
2	Produktuen probaren txostena	1

Agindua informazioa

Izena

Uhin-luzera

Irteerako potentzia

Zuntz mota

Konektorea

PIN-OUT

BFLD

-LAXX

-XX

DFB laserra

LA01:1266.50nm

LA02:1271.50nm

10:10mW

Pertsonalizatua

SM: Modu bakarra

PM: Polarizazioa mantentzea

FA: FC/APC

SA: SC/APC

Bestela

NULL: Mota 1

2: 2. mota

adibidez: BFLD-LA13-10SM-FA

(Eskaera informazioa: LAN-WDM 10mW Fiber Coupled Laser, 14 pin tximeleta paketea, 1310.50nm, 10mW irteerako potentzia, SM zuntzarekin, FC/APC konektorearekin, 1 motakoa pin-out).

Beste baldintza pertsonalizatu batzuk lortzeko, jarri harremanetan: sales06@boxoptronics.com

Fitxa teknikoa

Aurrekontu baldintzak eta ordainketa

● Aurrekontu baldintzak

(1) EXW:

DHL/UPS/FedEx kontu bat baduzu, Box Optronics-ek erabiltzea gomendatzen du EXW. Zure kontuaren bidez bidaltzen dugu; ez dugu bidalketa kostua kobratzen.

(2) DAP:

Ez baduzu konturik, mesedez aldez aurretik ordaindu bidalketa kostua produktuak.

(3) Bestelakoak

● Ordainketa baldintzak

PayPal eta T/T eskuragarri daude.

Epea

Produkziorako 10 lanegun inguru behar dira. (Badira batzuk stockean, azkarrago bidaliko da.)

Nazioarteko logistika 3-5 lanegun behar izan ditzake.

Funtzionamendua Oharrak

● Gailu hau elektrostatikoarekiko sentikorra da; beraz, atxikimendu zorrotza Estatikoen aurkako babes neurriak behar dira ontziratzean, garraioa eta erabilera. Gainera, prebentziorako neurriak hartu behar dira elikadura-horniduraren igoerak, hori ez egiteak kalte iraunkorrak eragin ditzakeelako gailua (adibidez, ekipoa lurreratzea egokia bermatzea eta antiestatiko bat erabiltzea eskumuturreko uhala).

● Egiaztatu produktuaren funtzionamendu-zirkuituaren egonkortasuna saihesteko pultsu-korronteek eragindako kalteak.

● Zuntz optikoak hauskorrak dira; ez erabili zuntza gailua tiratzeko. Gailu bat entxufetik sartzean edo kentzean, ez egin presiorik edo tira ezazu gailuaren karkasaren atzeko aldean dagoen mahukatik. Gailuetarako konektoreak hornituta, ziurtatu bai gailua eta zuntz konektorea Instalazioan edo kentzean aldi berean altxatzen dira.

● Gailua erabiltzean, errespetatu zorrotz funtzionamendu-tentsioa eta fitxan zehaztutako egungo barrutiak. Funtsezko parametroak —Ith barne (Atalase-korrontea), Iop max (funtzionamendu-korronte maximoa), Vop max (gehienezkoa Eragiketa-tentsioa) eta λc (Erdiko uhin-luzera) erreferentzia egin behar da zehazki, bidaltzeko unean emandako proba-txostenean.Oharra:Funtzionamendua puntuazio maximo absolutuetatik haratago gailuari kalte iraunkorrak eragin diezazkioke.

Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

● Berme Epea:

Gizakiek eragindakoak ez diren akatsen doako konponketa edo ordezkapena 1 epean erosketatik urtera. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.

● Doako bermetik salbuespenak:

Doako berme-aldian, doako konponketa edo ordezkapen zerbitzuak produktuaren kalitate-arazoek eragindako akatsetarako emango da. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea du hurrengo honetan berme epean kasuak:

(1) Faktore naturalek eragindako kalteak (adibidez, tximistak, hautsak) edo ingurumen-eraginak.

(2) Erabiltzailearen funtzionamendu desegokiaren ondoriozko matxurak.

(3) Giza akatsak eragindako kalte fisiko nabariak.

(4) Baimenik gabeko desmuntatzea, aldatzea edo konpontzea.

(5) Aldatutako edo osatu gabe dauden berme-etiketak etxebizitzan.

(6) Garraioan zehar kalteak edo galerak.
